5-axlig CNC-stenskärmaskin

Fujian Province Hualong Machinery Co., Ltd. är en av de ledande tillverkarna och leverantörerna av 5-axlig cnc-stenskärmaskin i Kina. Med riklig erfarenhet välkomnar vi dig varmt att köpa avancerad 5-axlig cnc-stenskärmaskin till salu här från vår fabrik. Kvalitetsprodukter och rimligt pris är tillgängliga.

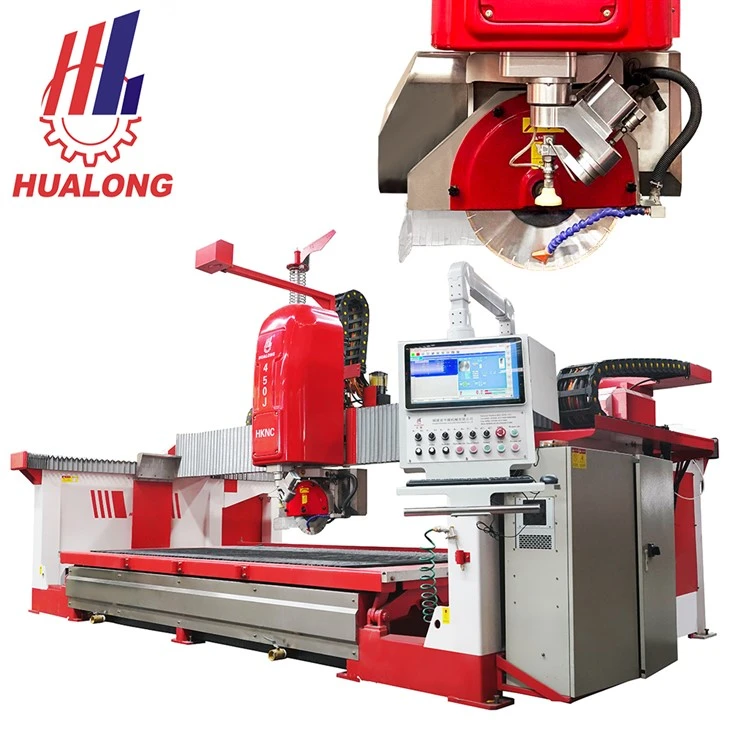

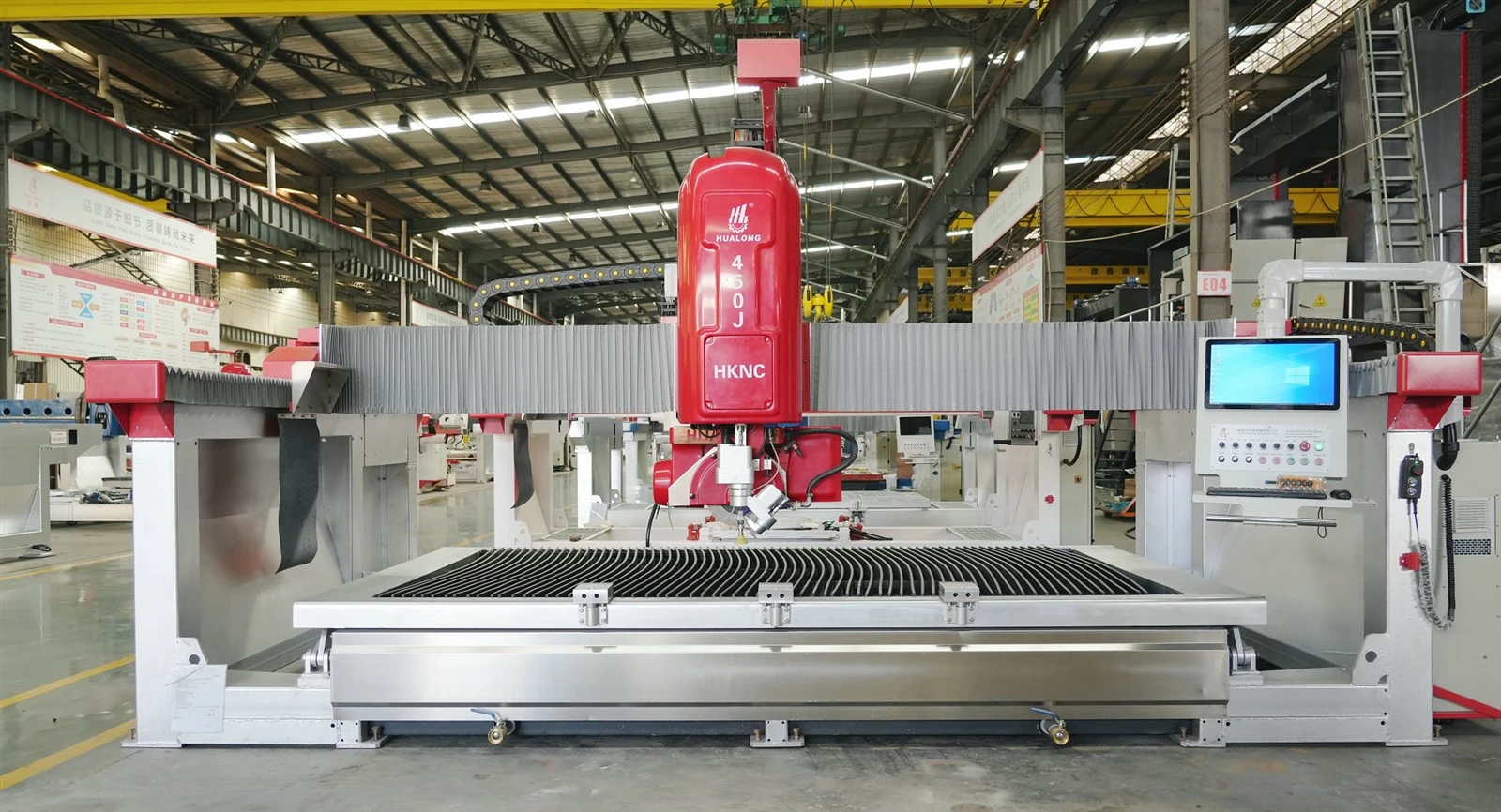

HKNC-450J är ett "Sawjet"-system som kombinerar 5-axlig CNC-sågning med 5-axlig vattenskärning.

Standard raka snitt och dimensionering kan utföras direkt med hjälp av sågbladet, medan vattenstrålen används för sänkutskärningar, kurvor, oregelbundna profiler och komplexa mönster. Uppgifter som tidigare krävde två separata maskiner kan nu konsolideras till en enhet.

För stenbearbetningsanläggningar erbjuder Sawjet mer än bara utökade möjligheter; det minskar behovet av materialhantering, eliminerar behovet av att byta mellan maskiner och sparar värdefull produktionsyta.

HKNC-450J är lämplig för bearbetning av material som marmor, granit, konstruerad kvarts, kalksten, keramik och sintrad sten. Vanliga applikationer inkluderar köksbänkskivor, badrumsskåp, diskbänksutskärningar, specialformade bänkskivor, steninläggningar och arkitektoniska dekorativa paneler.

Nyckelfunktioner:

5-axlig CNC-styrning

HKNC-450J är utrustad med ett italienskt ESA 5-axligt CNC-styrsystem. Den koordinerar flera rörelseaxlar samtidigt, och kombinerar rotationen och lutningen av skärhuvudet för att utföra bearbetning från olika vinklar.

Sågkaphuvudet stöder 0 grader –360 graders rotation och 0 grader –90 graders lutning, medan vattenstrålehuvudet stöder 360 graders rotation och tiltning upp till 60 grader.

Denna maskin erbjuder större flexibilitet än vanliga PLC-brosågar för beställningar som kräver geringssnitt, 45 graders sammanfogningar eller komplex vinkelbearbetning.

En tydlig skillnad mellan HKNC-450J och vanliga brosågar är att både sågen och vattenstrålen delar samma bearbetningsplattform.

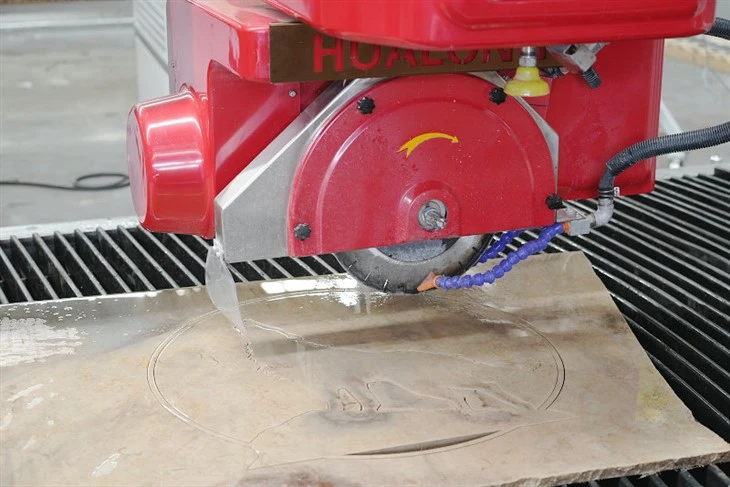

En enda platta kan genomgå primär kapning med sågbladet, omedelbart följt av intern utskärning och komplex konturbearbetning med vattenstrålen, vilket eliminerar behovet av att flytta materialet till en separat vattenstrålemaskin.

ESA CNC + Pegasus CAD/CAM

Maskinen använder det italienska ESA CNC-kontrollsystemet, med en 21,5-tums färgpekskärm.

Pegasus CAD/CAM-programvara möjliggör grafisk design och bearbetningsförberedelse, vilket stöder import av CAD-filer som DXF.

För enkla skäruppgifter finns även manuell drift tillgänglig för att passa specifika produktionsbehov.

Häckning av plattor och materialanvändning

För stenbearbetningsanläggningar går det primära problemet ofta utöver enbart skärhastighet; en avgörande fråga är: exakt hur många färdiga produkter kan man få från en enda platta?

HKNC-450J möjliggör kapsling baserat på fotografier av plattan. Det möjliggör strategisk placering av delar som ska bearbetas, med hänsyn till både skivdefekter och produktdimensioner.

Valfri venmatchningsfunktion

Med naturstenar som marmor påverkar riktningen av ådring på en enda platta direkt det slutliga estetiska resultatet. Venmatchningsfunktionen visar sig vara särskilt värdefull för projekt som kräver veninriktning, sömlös skarvning eller kontinuerliga ådermönster.

Yaskawa servosystem

De primära CNC-rörelseaxlarna använder Yaskawa servomotorer och styrsystem, integrerade med transmissionskomponenter som HIWIN linjära styrbanor.

Tiltbart arbetsbord

Arbetsbordet lutar mellan 0 grader och 85 grader. Stora stenplattor är tunga, vilket gör manuell lastning och lossning besvärlig; det vippbara arbetsbordet underlättar en mycket bekvämare lastnings- och lossningsprocess

Ansökan:





Tillverkning av köksbänkskiva:

Först används ett sågblad för att utföra huvuddelen av den raka-linjen, följt av en vattenstråle för att skära ut sänköppningar, kurvor eller speciella former.
Detta arbetsflöde gör att de primära skäruppgifterna kan slutföras på en enda platta, vilket minimerar behovet av upprepad materialhantering.



Bänkskivor för badrum:

Även om badrumsbänkskivor i allmänhet är mindre än stora arkitektoniska plattor, kräver de ofta diskbänkar, rundade hörn och unika profiler.

Sågbladet hanterar den initiala grovsågningen, medan vattenstrålen hanterar de sektioner som kräver komplexa former.



Steninlägg och mönster:

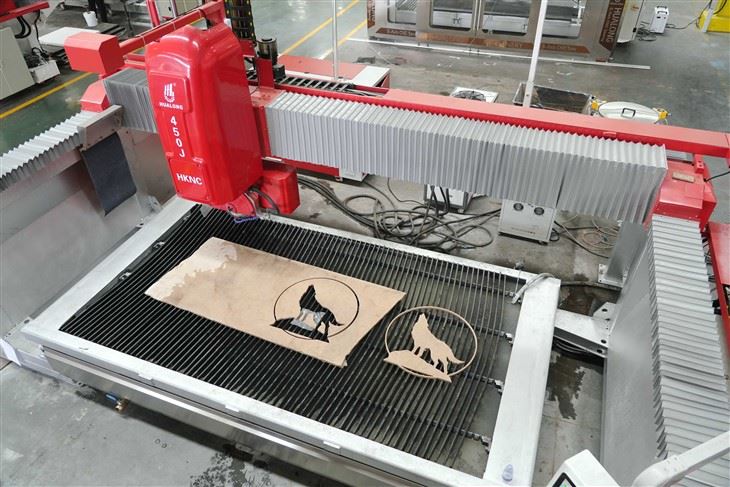

För mönster som består av olika färger eller material kan vattenstrålen skära ut de former som krävs, som sedan sätts ihop.

Denna bearbetningsmetod är särskilt väl-lämpad för anpassade projekt.



Arkitektonisk sten:

Byggprojekt involverar ofta icke-standardmått och unika vinklar.

Ett 5-axligt skärsystem minskar behovet av manuell ompositionering och förenklar bearbetningen av komplexa vinklar.



Keramik och sintrad sten:

Denna utrustning kan också användas för att bearbeta keramiska och sintrade stenprodukter som kräver anpassade dimensioner, oregelbundna profiler eller invändiga utskärningar.
